电子皮带秤 转送带

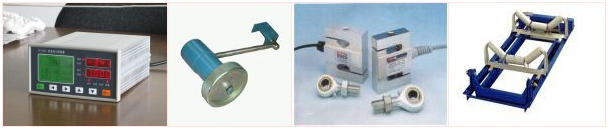

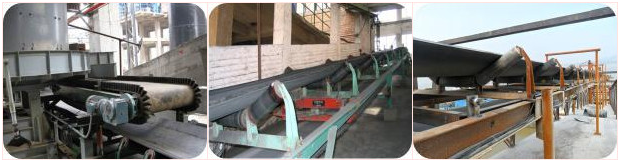

电子皮带秤主要由称重秤体、高精度称重传感器、高精度测速传感器、称重显示控制器、信号电缆等部分组成。系统计量性能优越、准确度高、长期工作稳定性好、安装维护方便。广泛应用于港口、工厂、货场、仓储码头、车间、仓库等场合的进出物资、库存计量、生产监控及数据处理。

工作原理

电子皮带秤利用应变电测原理称重。在称重传感器的弹性体上贴有应变计，应变计组成应变桥。称重传感器输出的称重信号和测速传感器输出的速度信号送入称重显示控制器处理，并在显示窗口上显示出瞬时流量值及累计值。

产品主要技术参数：

设备型号	ICS-VF4-XXX
宽度（mm）	500、650、800、1000、1200、1400
带速（m/s）	0-5.0
最大流量（t/h）	4000
计量精度	(0.5)级   动态累计误差≤±1.5%
执行标准	GB/T7721-1995<<电子皮带秤>>
倾角（°）	倾角16度内计量精度（0.5）级、倾角16-30°内计量精度（1.0）级
电源	称重显示控制器(简称仪表)： AC 187～242V；50±1Hz
使用环境温度	秤架部分:    -20～70℃     仪表部分:  -20～70℃
槽形角（°）	0-40°
信号距离	400米以内



产品结构组成及特点:

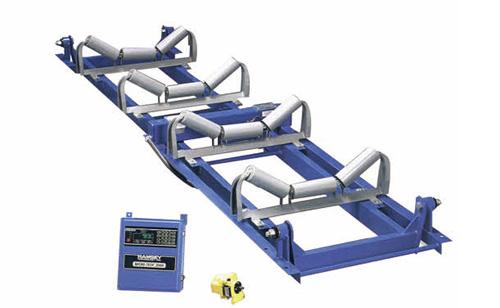

（一）皮带秤秤架

(1)、秤架采用矩形方钢管结构,具有足够的刚度和强度,表面积灰少,刚度指标优于1/2000,适应重载及超载的工况。采用双杠杆、四只称重托辊、二只进口称重传感器的单元组件结构，抗侧向力、抗水平力性能较好，减少皮带跑偏和落料偏移对系统精度的影响。

(2)、称重传感器安装在秤架方梁内，处于受拉状态，系统稳定性好，且不受外部水、尘污及物料堆积的影响。

(3)、支点采用无摩擦橡胶耳轴支撑，线性度好，适用于在各种恶劣环境下适用。

(4)、杠杆支点座、横梁位置采用螺栓连接、不采用焊接结构，方便根据现场尺寸灵活调整。

(5)、耳轴支座采用具有自动调整安装位置的结构，使耳轴受力均匀。

（二）称重传感器选型

称重传感器是电子皮带秤的关键部件，它的性能指标很大程 度决定了电子皮带秤的精度和稳定性。本系统采用美国世铨-特迪亚公司生产的TEDEA616系列传感器。该公司是目前世界上生产高精度、高质量传感器的最大制造商之一，其输出灵敏度、非线性、重复性、蠕变、零点等关键技术指标均较同类产品优越。

主要特点：精度高，非线性误差小，重复性好，蠕变小，过载能力强。

称重显示控制器（简称仪表）

采用壁挂式和盘装式可选。

性能特点如下：

* 中文菜单式/快捷操作（带按键音），按键加锁或手/自动加密设定。

* 数字调校与设定。24位高精度Σ-△ADC。

* 可选2/4/6线制接法，可连接8个350Ω称重传感器。

* 宽频速度脉冲输入（最大5KHz ，供电+5～24V可调）。

* 最多3路4～20mA输出，1路4～20mA输入。

* 开关量3入（无源输入）4出（继电器输出），1路高速累计脉冲输出。

* 自动皮重/零位跟踪，异常自诊断，抗干扰能力强。

* 一个可选通信口连接上位机/打印机/远程显示器。

* 可存储/查询/打印一年的小时/班/日/月产量（班次可定义）。

技术指标：

* 供电：AC220V,-15%～+10%；50Hz±2%；10W

* 进口工业级液晶屏LCD，128×64高清晰点阵，工作温度：-20～70℃。

* 滚动式、下拉式中文菜单方式；

* 3种显示模式可选，显示瞬时流量，累积重量，溢出报警状态，皮带速度，时间等信息；

* 6个按键用于菜单式/快捷操作（带按键音），可加锁或手/自动加密设定。

* 称重传感器信号输入接口：激励电压输出DC10V；信号范围0～30mV；接线方式6线制/4线制/2线制；可连接8个350Ω的称重传感器。

* 倾角A/D转换：24位高精度Σ-△ADC；采样频率：100Hz。

* 速度传感器信号输入接口：频率范围0.5～5000Hz。

* 外形尺寸：壁挂式：202×290×90mm（宽×高×厚），盘装式：160×80×185

* 防护等级：IP65

（四）测速传感器

测速传感器依靠自身重量，使摩擦轮随同输送带无打滑转动，与摩擦轮同轴相连的光栅盘及光电转换电路将皮带线速度转换成电压脉冲输出。

系统精度

坡度在0-16℃范围内，综合精度±1%，在16-22范围内，综合精度±1.5%
